Футорка

В каталозі Sunterm більше 50 позицій футорок у розділі різьбові з'єднання - перехід між різними дюймовими розмірами від 1/4″ до 2″. Хром, нікель, латунь, бронза. УЗКМ, SOLOMON, SELBA, VIEGA.

Що таке футорка і коли вона потрібна

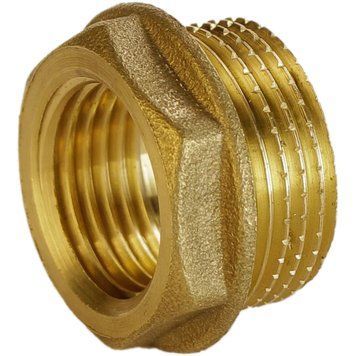

Футорка - це перехідний фітинг із зовнішньою різьбою більшого діаметра зовні і внутрішньою різьбою меншого діаметра всередині (З-В). Використовується для переходу між трубопроводами або арматурою різних розмірів - наприклад, щоб підключити прилад з різьбою 1/2″ до системи з різьбою 3/4″ або 1″.

Типові ситуації де потрібна футорка:

• Зменшення вхідного отвору радіатора опалення до потрібного розміру арматури
• Встановлення кранів, клапанів або лічильників з різьбою меншою ніж трубопровід
• Підключення манометра 1/4″ до системи з різьбою 1/2″
• Монтаж термодатчика з метричною різьбою М10 до системи 1/2″
• Перехід між секціями трубопроводу різних діаметрів

Типорозміри футорок в Sunterm

Футорка для радіатора опалення

Найпопулярніший розмір - футорка 3/4″х1/2″ і 1″х1/2″. Використовується для зменшення вхідного отвору алюмінієвого або біметалевого радіатора до стандарту 1/2″ - щоб у радіатор можна було вкрутити стандартний кран або клапан на 1/2″. Радіатори зазвичай мають торцеві отвори 3/4″ або 1″, а запірна арматура найчастіше йде на 1/2″. Футорка закриває цю різницю.

Другий за популярністю розмір - 1″х3/4″ - для переходу з 1″ радіаторного отвору на кран або клапан 3/4″.

Для чавунних радіаторів (МС-140 та аналоги) класична латунна футорка зазвичай не потрібна - там використовуються спеціальні чавунні радіаторні пробки. Латунні футорки актуальні для алюмінієвих і біметалевих радіаторів.

Футорка для манометра і термодатчика

Футорка 1/2″х1/4″ УЗКМ А0723А - спеціальна позиція для підключення манометра з різьбою 1/4″ до системи 1/2″. Є латунна і нікельована. Використовується в котловій обв'язці і групах безпеки.

Футорка 1/2″Зх М10 УЗКМ А0701А - для підключення термодатчиків і гільз термометрів з метричною різьбою М10 до трубопроводу 1/2″. Єдина позиція в каталозі з метричною різьбою.

Матеріали і покриття

Бренди футорок в Sunterm

Питання про футорки

Чим футорка відрізняється від ніпеля?

Футорка має зовнішню різьбу більшого розміру зовні і внутрішню різьбу меншого розміру всередині (З-В) - вона змінює і тип різьби і діаметр одночасно. Ніпель має зовнішню різьбу з обох кінців (З-З) і не змінює тип різьби. Якщо потрібен перехід з більшого діаметра на менший де один кінець має бути внутрішньою різьбою - це футорка.

Чим футорка відрізняється від подовжувача?

Подовжувач має внутрішню різьбу з одного боку і зовнішню з іншого (В-З) одного і того самого розміру - він переносить точку підключення вперед без зміни діаметра. Футорка (З-В) змінює діаметр і завжди є перехідним елементом між різними розмірами.

Як вибрати розмір футорки?

Визначте два розміри. Перший - внутрішня різьба вузла куди буде вкручуватись футорка зовнішньою різьбою (більший розмір). Другий - зовнішня різьба приладу або фітинга який буде вкручуватись у внутрішню різьбу футорки (менший розмір). Наприклад, якщо вихідний отвір у трійнику або колекторі 3/4″ (внутрішня різьба), а кран або датчик має різьбу 1/2″ (зовнішня різьба) - потрібна футорка 3/4″х1/2″.

Чим ущільнити футорку?

Льон з пастою UNIPAK або фум-стрічка - стандарт для обох різьб футорки. Зовнішня різьба ущільнюється при вкручуванні в трубопровід, внутрішня - при вкручуванні в неї фітинга або приладу. Спеціальна насічка на зовнішніх різьбах SOLOMON і SELBA покращує утримання ущільнювального матеріалу.

Яка футорка потрібна для підключення манометра?

Манометри зазвичай мають різьбу 1/4″. Для підключення до системи 1/2″ потрібна футорка 1/2″х1/4″ (УЗКМ А0723А або SOLOMON). Для підключення термодатчика з різьбою М10 використовується спеціальна футорка 1/2″Зх М10 УЗКМ А0701А.
